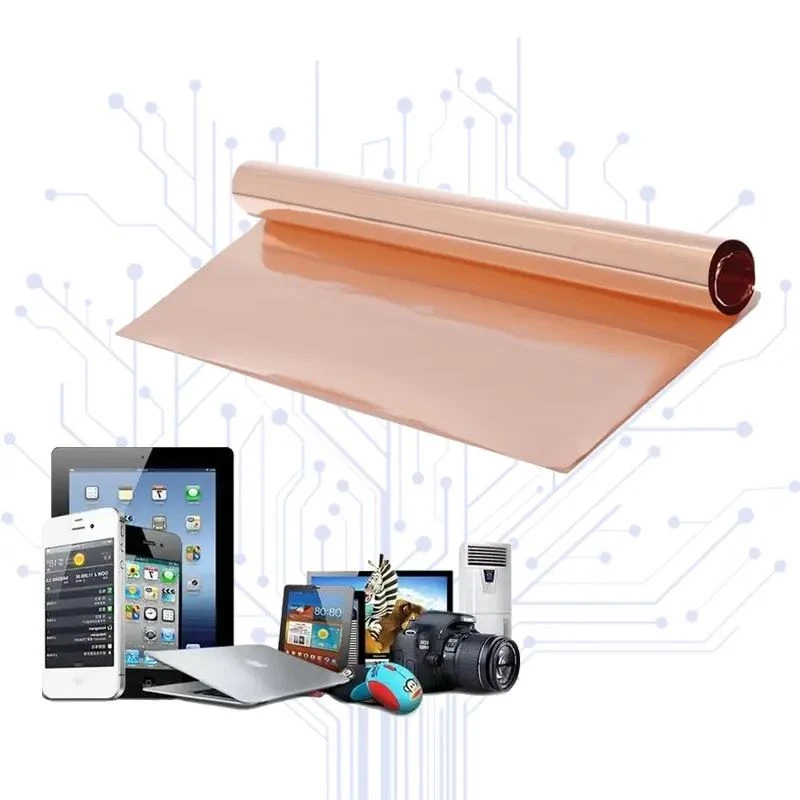

Wysoko-precyzyjna folia miedziana RA



Zaprojektowane z myślą o elastycznej elektronice o dużej gęstości-i transmisji sygnału o-wysokiej częstotliwości. Wyprodukowano w drodze wieloetapowego-walcowania na zimno i precyzyjnej obróbki cieplnej w celu uzyskania jednolitej orientacji ziaren, doskonałej odporności na zmęczenie zginające i kontrolowanych profili powierzchni.



Adhesive Copper Foil Tape



Przegląd produktu

Walcowana-folia miedziana wyżarzona (RA) zaprojektowana z myślą o dynamicznym zginaniu, wąskich tolerancjach grubości i niskim tłumieniu sygnału. Produkcja rozpoczyna się od-miedzi katodowej o wysokiej czystości, redukowanej mechanicznie w precyzyjnych młynach klastrowych i rekrystalizowanej na liniach ciągłego wyżarzania-w kontrolowanej atmosferze. Zapewnia to izotropowe właściwości mechaniczne, gładkie, podwójne-matowe powierzchnie i stabilność wymiarową na potrzeby zaawansowanego trawienia i laminowania.



Kluczowy materiał

Metal podstawowy

Cu-ETP (C11000) i Cu-OF (C10200)-beztlenowa miedź, minimalna czystość 99,99%.

Kontrola zanieczyszczeń

Całkowita zawartość zanieczyszczeń metalicznych ograniczona do < 50 ppm, aby zmaksymalizować przewodność elektryczną i zapobiec tworzeniu się mikro-pustek podczas laminacji-w wysokiej temperaturze.

Zarządzanie włączaniem

Pochodzi z prętów odlewanych metodą ciągłą, poddanych procesowi ciągłego mieszania elektromagnetycznego i weryfikacji za pomocą optycznej spektrometrii emisyjnej (OES).



Funkcje wydajności


Odporność na zmęczenie zginające

Wartości wydłużenia wzdłużnego i poprzecznego przekraczające 15% wytrzymują miliony cykli dynamicznego zginania bez mikro-pęknięć w urządzeniach do noszenia i modułach na zawiasach.

Chropowatość powierzchni

Mechaniczne walcowanie i pasywacja chemiczna dają powierzchnie o niskim profilu (Rz < 1,2 um), tłumiące utratę sygnału efektu naskórkowania powyżej 10 GHz.

Jednorodność grubości

Precyzyjna kontrola grubości utrzymuje-zmienność grubości wstęgi w granicach +/- 3%, zapewniając stałą kontrolę impedancji w wielo-warstwowych FPC.

Anizotropia trawienia

Mikrostruktura-drobnoziarnistego umożliwia uzyskanie czystych, pionowych profili trawienia dla szerokości śladów i odstępów do 25 µm.



Dane techniczne



Parametr

Stopień standardowy (RA-H)

Ocena elastyczna (RA-A)

Wysoka-klasa częstotliwości (RA-HF)

Metoda testowa

Czystość miedzi

>= 99.95%

>= 99.99%

>= 99.99%

ICP-OES

Przewodność elektryczna

>= 100% IACS

>= 98% IACS

>= 101% IACS

Prąd wirowy (ASTM B193)

Gęstość

8,94 g/cm3

8,94 g/cm3

8,94 g/cm3

Metoda Archimedesa

Chropowatość powierzchni (Rz)

1.0 - 1.8 hm

0.6 - 1.2 hm

< 0.8 um

Profilometr rysika (ISO 4287)

Wydłużenie przy zerwaniu

5% - 10%

>= 25%

15% - 20%

Maszyna do próby rozciągania (IPC-TM-650)



Dostępna grubość i szerokość





Zakres grubości

9 um do 70 um

Standardowe mierniki

12 um, 18 um, 25 um, 35 um

Zakres szerokości

10 mm do 620 mm

Średnice wewnętrzne rdzenia (ID)

76 mm (3 cale) i 152 mm (6 cali)





Właściwości powierzchni, temperamentu i mechaniczne

Temperamenty
Wyżarzane (-temperowanie): Całkowicie rekrystalizowane, co zapewnia maksymalną elastyczność i minimalne sprężynowanie.
Twardy / Pół-twardy (H/H2-stan): Obrobiony na zimno w celu uzyskania sztywności strukturalnej i zachowania wymiarów w niepodpartych przęsłach.


Matryca mechaniczna
Wytrzymałość na rozciąganie: 220 - 450 MPa (różni się w zależności od stopnia temperamentu).
Granica plastyczności (przesunięcie 0,2%): 120 - 380 MPa.
Obróbka powierzchniowa:-przeciwutleniająca warstwa pasywacyjna opóźnia matowienie; opcjonalna obróbka silanowym środkiem sprzęgającym zwiększa wytrzymałość na odrywanie folii poliimidowych (PI) i polimerów ciekłokrystalicznych (LCP).

Very Low Profile ED Copper Foil VLP



Produkcja i kontrola jakości





Topienie i odlewanie:Próżniowe piece do topienia indukcyjnego wytwarzają płyty z miedzi-beztlenowej o gęstej strukturze krystalicznej.
Walcowanie:Walcownie o wielu-wysokich wartościach Sendzimira stosują stopniowe redukcje docelowych skrajni bez pękania krawędzi.
Wyżarzanie:Piece do wyżarzania w atmosferze wodoru-azotu kontrolują wzrost ziaren, eliminując naprężenia wewnętrzne i zapobiegając utlenianiu powierzchni.
Cięcie wzdłużne i przycinanie krawędzi:Linie cięcia brzytwą i ścinaniem z optycznym prowadzeniem krawędziowym- zapewniają krawędzie-bez zadziorów (< 5 um burr height).


Protokoły inspekcji:
Automatyczna kontrola optyczna (AOI): Skanuje 100% powierzchni cewki pod kątem dziur, wgnieceń i wtrąceń.
Uniwersalne próby rozciągania i laserowe profilowanie grubości wykonywane dla każdej partii produkcyjnej.
Certyfikowane raporty z testów młyna (MTR) dostarczane z każdą wysyłką.



Aplikacje



1

Elastyczne obwody drukowane (FPC)

Dynamiczne sekcje zawiasów w składanych urządzeniach elektronicznych, laptopach i samochodowych kablach do wyświetlaczy.

2

Telekomunikacja 5G

Linie transmisyjne-o dużej prędkości, podłoża antenowe i komponenty radarów z układem{{1}fazowym wymagające niskich strat wtrąceniowych.

3

Baterie litowe-jonowe

Odbieraki prądu do-ogniw kieszeniowych dużej mocy i cylindrycznych zakładek akumulatorowych.

4

Ekranowanie EMI

Taśmy przewodzące, opaski kablowe i płaszczyzny uziemiające w awionice lotniczej.




Dostosowanie i dostawa OEM

Kompozycje stopów

Domieszkowanie pierwiastkami śladowymi (np. stopy miedzi-srebra) zapewnia stabilność w podwyższonej temperaturze.

Precyzyjne cięcie:

Tolerancje szerokości zaostrzono do +/- 0.1 mm w przypadku zastosowań z wąskimi-paskami.

Leczenie przyczepności

Dopasowane warstwy wiążące chemicznie do określonych klejów, w tym epoksydowych, akrylowych i modyfikowanych poliimidów.

Możliwość śledzenia partii

Laserowo-trawione oznaczenia rdzenia i niestandardowe etykiety z kodami kreskowymi do integracji z systemem ERP dla przedsiębiorstw.



Pakowanie i dostawa





Struktura opakowania

Zawieszone drewniane skrzynie wyłożone-izolacją próżniową-izolującymi wilgoć workami foliowymi i aktywnymi środkami suszącymi.



Logistyka

Transport lotniczy i morski w kontenerach z-bezpiecznymi deklaracjami bezpieczeństwa materiałów i-bezpiecznym drewnianym opakowaniem.



Czas realizacji

Standardowe pozycje magazynowe wysyłane są w ciągu 5 do 7 dni roboczych; niestandardowe harmonogramy cięcia i walcowania realizowane w ciągu 3 do 4 tygodni.






Możliwości młyna


Bezpośrednie sterowanie młynem

Integracja pionowa od walcowania na zimno po cięcie wzdłużne gwarantuje spójną genealogię materiału we wszystkich partiach produkcyjnych.

Infrastruktura sprzętowa

Wysoko-precyzyjne frezy Sendzimira i-linie poziomujące zapewniają doskonałą płaskość i zerowe zwijanie się włosów.

Wsparcie inżynieryjne

Bezpośredni dostęp do metalurgów i inżynierów zajmujących się zastosowaniem materiałów w celu doboru stopów i rozwiązywania problemów z laminowaniem.

Zgodność z jakością

Wyprodukowano zgodnie z systemami zarządzania jakością ISO 9001 i IATF 16949.



Często zadawane pytania



P: Jaka jest strukturalna różnica między folią miedzianą RA i ED?

Odp.: Folia RA (walcowana-wyżarzana) ma poziomą strukturę ziaren powstałą w wyniku mechanicznego walcowania i wyżarzania, co zapewnia doskonałą elastyczność i dynamiczną wytrzymałość na zginanie. Folia ED (elektrodowana) wyrasta pionowo z powierzchni bębna, tworząc kolumnową strukturę ziaren o wyższej początkowej wytrzymałości na rozciąganie, ale niższej wytrzymałości zmęczeniowej przy wielokrotnym zginaniu.

P: Jaka jest standardowa długość szpuli folii 18 um?

Odp.: Standardowe długości szpul przemysłowych wahają się od 100 metrów do 1000 metrów, w zależności od szerokości i specyfikacji rdzenia. Do zautomatyzowanych laminatorów ciągłych dostępne są niestandardowe długości rolek głównych.

P: W jaki sposób zapobiega się utlenianiu podczas transportu?

Odp.: Folie poddawane są chemicznej pasywacji po-wyżarzaniu, a następnie umieszczane-próżniowo w wielowarstwowych-workach z folii barierowej zawierających aktywne środki osuszające w postaci żelu krzemionkowego.

P: Czy dostępne są próbki ewaluacyjne?

O: Tak. Arkusze formatu A4 i wąskie rolki próbne (50 metrów) są dostępne do oceny badawczo-rozwojowej po określeniu wymaganej grubości, temperamentu i docelowego podłoża.

Civen Metal Material (Shanghai) Co., Ltd. jest jednym z najbardziej profesjonalnych-producentów i dostawców folii miedzianej o wysokiej precyzji w Chinach. Mając bogate doświadczenie, serdecznie witamy w sprzedaży hurtowej wysokiej jakości,-precyzyjnej folii miedzianej produkowanej w Chinach, tutaj z naszej fabryki. Dostępna jest dobra obsługa i rozsądna cena.
