Civen Metal Material (Shanghai) Co., Ltd. jest jednym z wiodących producentów i dostawców folii miedzianej odpornej na-utlenianie w Chinach. Zapraszamy do zakupu trwałej, antyoksydacyjnej folii miedzianej-, wyprodukowanej w Chinach, tutaj z naszej fabryki. Jeśli masz jakiekolwiek pytania dotyczące współpracy, napisz do nas e-mail.

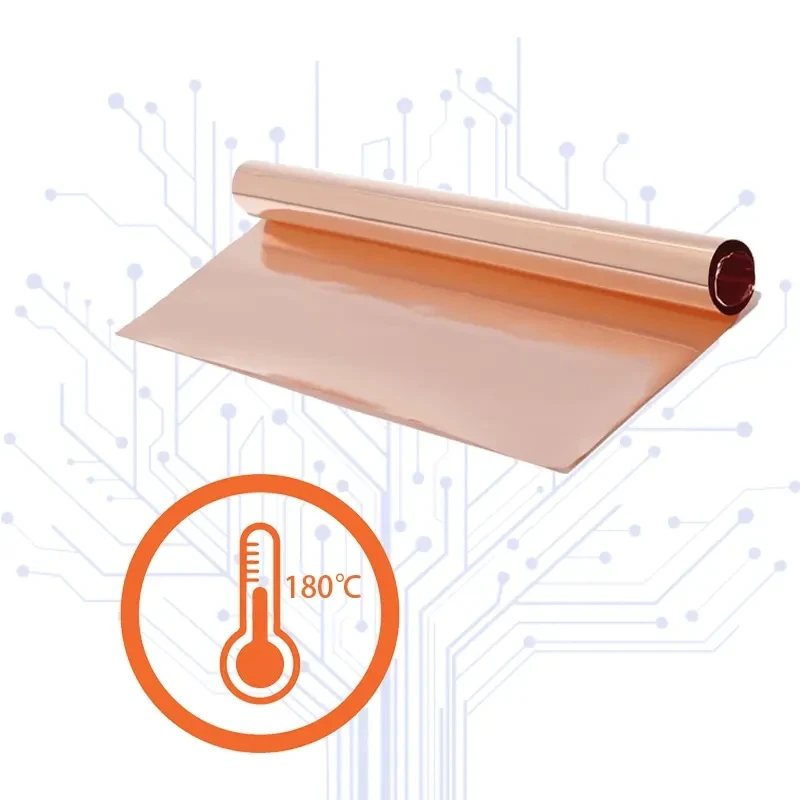

Folia miedziana RA (walcowana-wyżarzana) odporna na utlenianie to-metalowe podłoże o wysokiej-czystości, zaprojektowane z myślą o dynamicznych obwodach elastycznych i laminacji-w wysokiej temperaturze. CIVEN Metal nakłada zastrzeżoną nieorganiczną warstwę pasywacyjną bezpośrednio na oczyszczoną powierzchnię miedzi bezpośrednio po ostatnim przejściu-walcowania na zimno i wyżarzania. Ta ultra-cienka (poniżej 15 nm) folia barierowa zapobiega tworzeniu się tlenku miedziawego podczas-wielokrotnego prasowania i przechowywania-w wysokiej temperaturze, bez zmiany przewodności elektrycznej i kinetyki trawienia chemicznego.

Kluczowy materiał

Materiał bazowy:Cu-ETP (Electrolytic Tough Pitch) or Cu-DHP copper with a purity >= 99.90%.
Mikrostruktura:W pełni zrekrystalizowana równoosiowa struktura ziaren zorientowana wzdłuż kierunku walcowania zapewniająca odporność zmęczeniową przy cyklicznym zginaniu.
Obróbka powierzchniowa:Pasywowana chromowa-cynkowa lub organiczna-nieorganiczna hybrydowa powłoka barierowa (<= 15nm).
Zgodność podłoża:Bezpośrednie laminowanie foliami z poliimidu (PI), politereftalanu etylenu (PET) i polimeru ciekłokrystalicznego (LCP) przy użyciu klejów akrylowych, epoksydowych lub modyfikowanych silikonów.

Funkcje wydajności

Odporność na utlenianie termiczne: Wytrzymuje 180 stopni przez 120 minut w warunkach atmosferycznych bez odbarwień, kamienia i wzrostu rezystancji styków.

Dynamiczna wytrzymałość na zginanie: Wytrzymuje ponad 150 000 cykli składania MIT przy promieniu zgięcia 0,8 mm przed pękaniem zmęczeniowym.

Stabilność wytrzymałości na odrywanie: Maintains initial peel strength >= 0.8 N/mm na standardowych foliach PI po 72 godzinach w temperaturze 85 stopni i przy wilgotności względnej 85% przed trawieniem.

Jednolitość trawienia: Kontrolowany rozkład granic ziaren zapewnia czyste, podcięte-swobodne definicje krawędzi linii aż do geometrii linii/przestrzeni (L/S) wynoszącej 20 um przy użyciu alkalicznych środków trawiących chlorkiem miedzi lub chlorkiem żelaza.

Przewodność elektryczna: Masowa oporność elektryczna poniżej 1,724 x 10^-8 Ohm*m (100% IACS) w temperaturze 20 stopni.

Dane techniczne

Parametr	Zakres specyfikacji	Metoda badania/norma
Grubość nominalna	9um, 12um, 18um, 25um, 35um	IPC-TM-650 2.2.18
Tolerancja grubości	+/- 5% szerokości sieci	Mikrometr / miernik promieni beta-
Wytrzymałość na rozciąganie	300 do 450 MPa (w zależności-od temperamentu)	IPC-TM-650 2.4.18.1
Wydłużenie przy zerwaniu	15% do 35%	IPC-TM-650 2.4.18.1
Chropowatość powierzchni (Rz)	Strona matowa: 0,8 do 1,5 um / Strona błyszcząca:<= 0.5 um	ISO 4287 / JIS B0601
Wytrzymałość na odrywanie (do PI)	>= 0.8 N/mm (w-otrzymaniu)	IPC-TM-650 2.4.8
Odporność na utlenianie	Brak wizualnych przebarwień przy 180 stopniach / 2 godziny	Test pieca konwekcyjnego
Standardowa szerokość rolki	100 mm do 620 mm (z możliwością nacięcia zgodnie ze specyfikacją)	Mechaniczna tolerancja szczeliny +/- 0.2 mm

Produkcja i kontrola jakości

Zarządzanie jakością: Wyprodukowano zgodnie z certyfikowanymi systemami jakości ISO 9001:2015 i IATF 16949.

Walcowanie na zimno: Wieloetapowe-przejścia walcowania Z-redukują-katody miedziane o wysokiej czystości do docelowej grubości z kontrolowaną redukcją wymiarów przy każdym przejściu.

Wyżarzanie w kontrolowanej atmosferze: Ciągłe wyżarzanie pasma w piecu ochronnym wodorowym-azotowym w celu zmniejszenia naprężeń i kontrolowania wielkości ziaren.

Pasywacja powierzchni: Inline obróbka elektrochemiczna lub chemiczna polegająca na osadzaniu jednolitej warstwy molekularnej przeciw-utlenianiu.

Cięcie wzdłużne i przycinanie krawędzi: Precyzyjne cięcie nożycami obrotowymi eliminujące zadziory i falowanie krawędzi.

Protokoły inspekcji:

Wykrywanie otworków: Ciągłe skanowanie optyczne na całej długości cewki głównej.

Testy mechaniczne: Weryfikacja rozciągania i wydłużenia zewnętrznych i wewnętrznych zwojów każdej rolki wzorcowej.

Identyfikowalność: Laserowo-wytrawione identyfikatory partii na każdej rolce głównej powiązane z certyfikatami testów walcowni surowców (MTC).

Aplikacje

Elastyczne płytki drukowane (FPC): Zawiasy do smartfonów, moduły kamer i składane złącza wyświetlaczy OLED.

Wiązki czujników samochodowych: Jednostki sterujące-pod maską i obwody sprężyn zegarowych na kierownicy.

Moduły telekomunikacyjne 5G: Podłoża antenowe-o wysokiej częstotliwości wymagające zminimalizowanych strat wtrąceniowych na krawędziach przewodnika.

Kolektory prądu-akumulatorów litowo-jonowych: Folie do zgrzewania zakładkowego i folie do wewnętrznego gromadzenia prądu wymagające-stabilności okresu przechowywania przed powlekaniem materiałem aktywnym.

Dostosowanie i dostawa OEM

Wymiary: Niestandardowe szerokości szczelin od 20 mm do 620 mm, nawinięte na 3-calowe lub 6-calowe rdzenie o określonych średnicach zewnętrznych.

Obróbka powierzchniowa: Regulowana grubość warstwy pasywacyjnej dostosowana do konkretnego składu chemicznego kleju.

Temperamenty mechaniczne: konfigurowalne profile rozciągania i wydłużania (miękkie, pół-twarde, pełne-twarde) dopasowane do linii tłoczenia, gięcia lub trawienia.

Opakowanie: Konfiguracje z uszczelnieniem próżniowym-antystatycznym-azotem-.

Pakowanie i dostawa

Opakowanie wewnętrzne: Zawieszony w workach z folii aluminiowej-izolujących wilgoć, zawierających środek osuszający w postaci żelu krzemionkowego, w atmosferze azotu.

Amortyzacja: Podwieszane drewniane skrzynie z-wytrzymałymi wkładkami piankowymi eliminującymi zgniatanie rdzenia i uszkodzenia krawędzi.

Dokumentacja: Obejmuje arkusze danych o bezpieczeństwie materiału (MSDS), certyfikat analizy (CoA) i raporty zgodności z dyrektywą RoHS/REACH.

Dlaczego CIVEN Metal

Integracja pionowa: Wewnętrzna kontrola nad walcowaniem, wyżarzaniem, pasywacją i precyzyjnym cięciem, zapewniająca spójność-każdej-partii.

Kontrolowana metalurgia: Bezpośrednie pozyskiwanie miedzi katodowej-o wysokiej czystości w celu wyeliminowania mikroskopijnych wtrąceń zakłócających trawienie chemiczne.

Stabilność procesu: Zautomatyzowane monitorowanie na bieżąco grubości warstwy przeciwutleniającej-, aby zapobiec rozwarstwianiu się laminatu.

Globalna logistyka: Eksport infrastruktury łańcucha dostaw obsługującej producentów płytek drukowanych w Ameryce Północnej, Europie i Azji.

Często zadawane pytania

P: W jaki sposób obróbka antyoksydacyjna- wpływa na trawienie chemiczne?

Odp.: Warstwa pasywacyjna poniżej 15 nm rozpuszcza się natychmiast w standardowych kwaśnych lub zasadowych roztworach trawiących, nie pozostawiając pozostałości. Szybkość trawienia i charakterystyka podcięć odpowiadają nieobrobionej folii miedzianej.

P: Jaki jest okres trwałości w standardowym magazynie magazynowym?

Odp.: 12 miesięcy od daty produkcji, jeśli jest przechowywany w oryginalnym-próżniowo zamkniętym opakowaniu aluminiowym, w temperaturze od 15 do 30 stopni i wilgotności względnej poniżej 60%.

P: Czy tę folię można laminować bezpośrednio folią poliimidową bez czyszczenia?

O: Tak. Pasywowana powierzchnia jest dostarczana czysta i gotowa do bezpośredniego laminowania termicznego lub klejowego, z pominięciem odtłuszczania rozpuszczalnikiem.

P: Jaka jest minimalna ilość zamówienia (MOQ) dla niestandardowych szerokości?

Odp.: Standardowe MOQ to odpowiednik jednej cewki głównej (rozciętej zgodnie ze specyfikacją klienta). Próbne ilości próbek (od 5 do 10 metrów kwadratowych) są dostępne do oceny badawczo-rozwojowej.
